उत्पाद वर्णन
बीएमवी ऑर्बिट हाइड्रोलिक मोटर एक साइक्लोइडल हाइड्रोलिक मोटर है जिसमें अंतिम सिरे पर तेल वितरण होता है, जो उन्नत गेरोलर डिजाइन को अपनाता है।
चयन के लिए विस्थापन सीमा 250cc/r से 1600cc/r तक है। विस्थापन की विस्तृत श्रृंखला के साथ, विभिन्न उपकरण गति और टॉर्क आवश्यकताओं को पूरा किया जा सकता है। और चुनने के लिए निकला हुआ किनारा के कई आकार और आकार भी हैं।
बीएमवी ऑर्बिट हाइड्रोलिक मोटर की विशेषताएं इस प्रकार हैं:
1. गेरोलर सेट के लिए उन्नत विनिर्माण उपकरण जो स्टार्ट-अप के कम दबाव का उपयोग करते हैं, सुचारू और विश्वसनीय संचालन और उच्च दक्षता प्रदान करते हैं।
2. आउटपुट शाफ्ट टेपर्ड रोलर बीयरिंग में अनुकूलित होता है जो उच्च अक्षीय और रेडियल बलों की अनुमति देता है, जो चौड़े में उच्च दबाव और उच्च टॉर्क की क्षमता प्रदान कर सकता है।
3. डिस्क वितरण प्रवाह में उन्नत डिजाइन, जो उच्च मात्रा और दक्षता के साथ-साथ लंबे जीवन के साथ संचालन में स्वचालित रूप से क्षतिपूर्ति कर सकता है।
4. सुचारू एवं विश्वसनीय संचालन प्रदान करना।
उपयोग करते समय सावधानियां इस प्रकार हैं:
1. मोटर की बेहतरीन लाइफ़ सुनिश्चित करने के लिए, पूर्ण लोड पर लगाने से पहले मोटर को लगभग एक घंटे तक रेटेड दबाव के 30% पर चलाएं। सुनिश्चित करें कि किसी भी लोड को लगाने से पहले मोटर में तरल पदार्थ भरा हुआ हो।
2. अनुशंसित अधिकतम सिस्टम ऑपरेटिंग तापमान 82 डिग्री [180 डिग्री फ़ारेनहाइट] है।
3. अनुशंसित निस्पंदन lSO स्वच्छता कोड, स्तर 18/13 के अनुसार है।
4. मोटर इनलेट पोर्ट पर अधिकतम पीक दबाव 175 बार है।
मोटर के बारे में जानकारी:
1. निरंतर रेटिंग - मोटर को इन रेटिंग पर निरंतर चलाया जा सकता है।
2. आंतरायिक परिचालन - प्रत्येक मिनट के 10% से कम।
3. बेयरिंगलेस मोटर में मानक और व्हील मोटर के समान ही ड्राइव घटक होते हैं (इस अपवाद के साथ कि मोटर को आउटपुट शाफ्ट, बेयरिंग और बेयरिंग हाउसिंग के बिना असेंबल किया जाता है)। बेयरिंगलेस मोटर विशेष रूप से गियर बॉक्स, विंच ड्राइवर, रील और रोल ड्राइव जैसे अनुप्रयोगों के लिए उपयुक्त है।
हमारे पास प्रतिस्पर्धी मूल्य और गुणवत्ता है, और हमारे उत्पादों को थोक या खुदरा में छोटी मात्रा में आपूर्ति की जा सकती है, दुनिया भर के ग्राहकों का खरीदारी करने के लिए स्वागत है। यदि आपकी कोई आवश्यकता है, तो कृपया हमसे संपर्क करने में संकोच न करें।
विशिष्टता डेटा
|
डिस्प्लेस सेमी3/r |
250 |
315 |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
|
|
प्रवाह (एलपीएम) |
निरंतर |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
150 |
|
रुक-रुक कर |
200 |
225 |
225 |
225 |
225 |
225 |
225 |
225 |
225 |
|
|
रफ़्तार (आरपीएम) |
निरंतर |
615 |
435 |
346 |
276 |
216 |
168 |
135 |
110 |
98 |
|
रुक-रुक कर |
830 |
663 |
519 |
413 |
324 |
240 |
200 |
160 |
150 |
|
|
दबाव (छड़) |
निरंतर |
200 |
200 |
200 |
200 |
200 |
200 |
200 |
160 |
130 |
|
रुक-रुक कर |
250 |
250 |
250 |
250 |
250 |
250 |
250 |
200 |
170 |
|
|
टॉर्कः (N.m) |
निरंतर |
660 |
840 |
1056 |
1350 |
1690 |
2150 |
2700 |
2500 |
2640 |
|
रुक-रुक कर |
830 |
1050 |
1300 |
1650 |
2115 |
2700 |
3300 |
3080 |
3380 |
|
प्रदर्शन डेटा

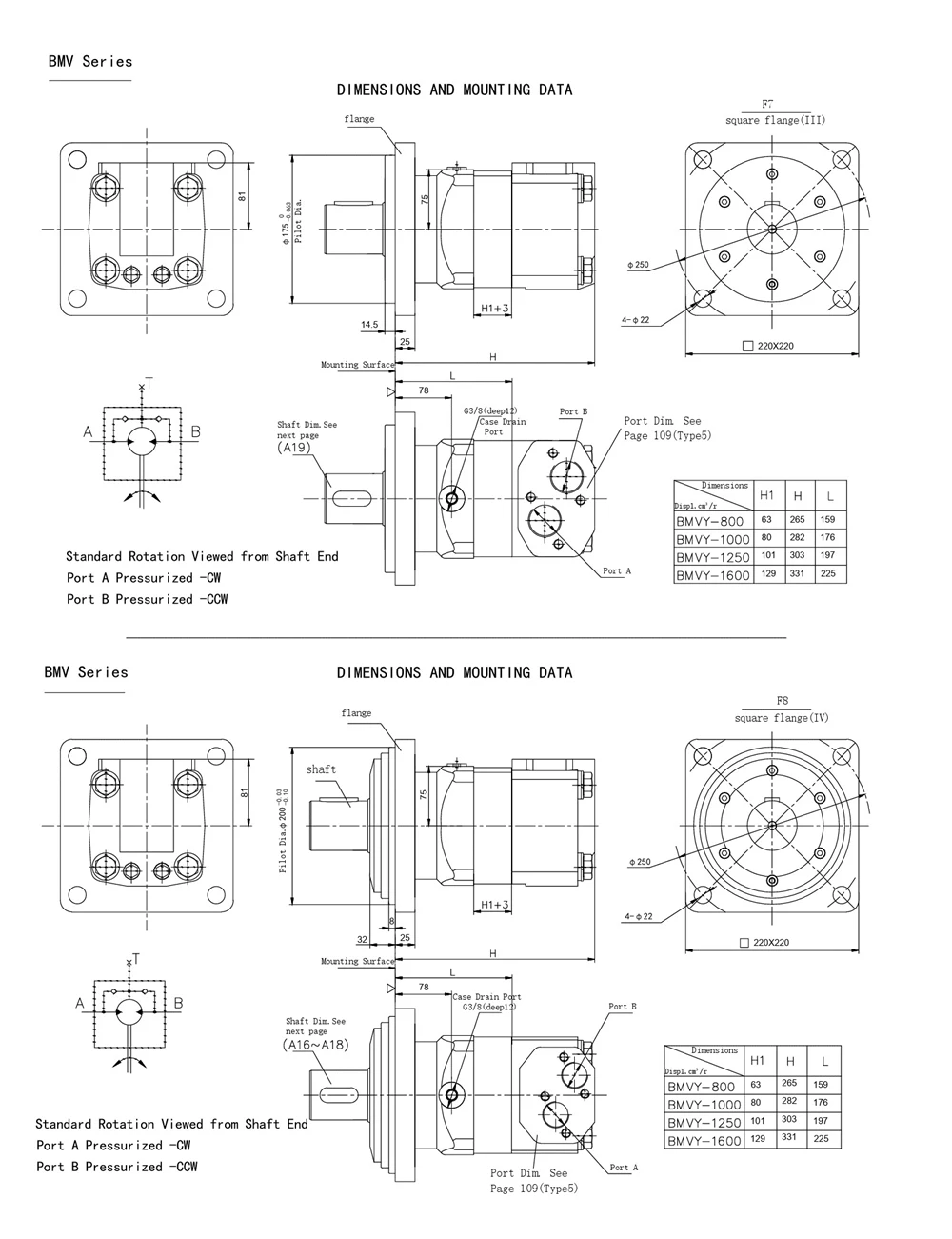

DIMENSIONS
शाफ्ट के आयाम
तेल बंदरगाह के आयाम
आदेश की जानकारी
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|||||
|
कोड |
डिस्प्लेस (सीसी/आर) |
फ़्लैंज पायलट व्यास |
आउटपुट शॉफ़्ट |
पोर्ट (ए/बी) और ड्रेन पोर्ट (टी) केस ड्रेन पोर्ट |
ROTATION दिशा |
रँगना |
|||||
|
बीएमवी |
200 |
F1 |
4-φ14.5,स्क्वायर-फ्लैंज φ160 पायलट φ125X12.6 |
A1 |
बेलनाकार शाफ्ट φ57.15 समानांतर कुंजी A12.7X12.7X57 |
P1 |
(A/B): G1 (T):G1/4 |
R |
मानक |
N |
कोई पेंट नहीं |
|
315 |
F2 |
4-φ14.5,स्क्वायर-फ्लैंज φ162 पायलट φ127X12.6 |
A2 |
बेलनाकार शाफ्ट φ40 समानांतर कुंजी A12X8X45 |
P2 |
(A/B):M33X2 (T):M14X1.5 |
Q |
नीला |
|||
|
400 |
F3 |
4-φ17,स्क्वायर-फ्लैंज φ162 पायलट φ127X12.6 |
A3 |
स्प्लिंड 14-DP12/24 |
P3 |
(ए/बी): 1-5/16-12यूएन 0-रिंग (टी):9/16-18यूएनएफ |
|||||
|
500 |
F4 |
4-φ18,स्क्वायर-फ्लैंज φ200 पायलट:φ160X34.5 |
A4 |
स्प्लिंड 6D-40X35X10 |
P4 |
(एवीबी):1-1/16-12यूएनसी (टी):9/16-18यूएनएफ |
|||||
|
630 |
F5 |
4-φ18,स्क्वायर-फ्लैंज φ200 पायलट: φ160X39 |
A5 |
स्प्लिंड 8D-42X36X7 |
P5 |
(A/B): G3/4 (T):G1/4 |
|||||
|
A6 |
बेलनाकार शाफ्ट φ50 समानांतर कुंजी A14X9X70 |
P6 |
(A/B):M27X2 (T):M14X1.5 |
||||||||
|
800 |
F6 |
4-φ18,स्क्वायर-फ्लैंज φ224 पायलट: φ180 |
A7 |
इनवोल्यूट स्प्लिंड शाफ्ट 16-DP8/16 |
P7 |
(A/B): G1 4-M12 मैनिफोल्ड माउंट (T):G1/4 |
L |
विलोम |
B |
काला |
|
|
1000 |
F7 |
4-φ22,स्क्वायर-फ्लैंज φ250 पायलट:φ175X14.5 |
A8 |
इनवोल्यूट स्प्लिंड शाफ्ट 17-DP12/24 |
P8 |
(A/B): M33X2 4-M12मैनिफोल्ड माउंट (T):M14X1.5 |
|||||
|
1250 |
F8 |
4-φ22,स्क्वायर-फ्लैंज φ250 पायलट: φ200X32 |
A9 |
स्प्लिंड 6D-35X29X10 |
P9 |
(ए/बी):1-5/16-12यूएन 4-एम12मैनिफोल्ड माउंट (टी):9/16-18यूएनएफ |
|||||
|
S |
सिल्वर ग्रे |
||||||||||
|
1600 |
F9 |
4-φ14,फ्लैंज(बेयरिंग रहित)φ180 पायलट: φ140 |
A10 |
इनवोल्यूट स्प्लिंड शाफ्ट m=2.5,Z=17,a=30 |
P10 |
(ए/बी):1-1/16-12यूएनसी 4-एम12मैनिफोल्ड माउंट(टी):9/16-18यूएनएफ |
|||||
|
A11 |
स्प्लिंड 8D-42X36X7 |
P11 |
(A/B): G314 4-M12मैनिफोल्ड माउंट (T):G1/4 |
||||||||
|
F10 |
4-φ14,फ्लैंज(बेयरिंग रहित)φ180 पायलट: φ160 |
A12 |
बेलनाकार शाफ्ट φ50 समानांतर कुंजी A14X9X63 |
P12 |
(A/B):M27X2 4-M12मैनिफोल्ड माउंट (T):M14X1.5 |
||||||
|
A13 |
बेलनाकार शाफ्ट φ40 समानांतर कुंजी A12X8X65 |
P13 |
(A/B):φ16 4-M12मैनिफोल्ड माउंट (T):M14X1.5 |
||||||||
|
A14 |
बेलनाकार शाफ्ट φ50 समानांतर कुंजी A14X9X70 |
P14 |
(ए/बी): φ16 φ33.2+0.1डीप2 4-एम10मैनिफोल्ड माउंट (टी):एम14एक्स1. |
||||||||
|
A15 |
इनवोल्यूट स्प्लिंड शाफ्ट 16-DP8/16 |
P15 |
(एवीबी):जी1-1/4 4-M12मैनिफोल्ड माउंट (T):G3/8 |
||||||||
|
A16 |
बेलनाकार शाफ्ट φ63 समानांतर कुंजी A18X11X80 |
P16 |
4-M12मैनिफोल्ड माउंट (T):G3/8 |
||||||||
|
A17 |
स्प्लिंड 6D-55X48.7X14 |
||||||||||
|
A18 |
बेलनाकार शाफ्ट φ60 समानांतर कुंजी A18X11X80 |
||||||||||
|
A19 |
स्प्लिंड 6D-45X39X12 |
||||||||||
|
A20 |
व्हील मोटर टेपर्ड φ60 शाफ्ट पतला1:10 समानांतर कुंजी B16X10X32 |
||||||||||
|
A21 |
पहिया मोटर बेलनाकार φ50 शाफ्ट समानांतर कुंजी A14X9X70 |
||||||||||
नोट: जब तालिका का उपयोग किया जाता है, तो कृपया डैश क्षेत्र में बाईं पंक्तियों का कोड भरें और हमें दें, जिसमें कोड जानकारी निर्माण, विस्थापन, बढ़ते निकला हुआ किनारा शामिल है। आउटपुट शाफ्ट और बंदरगाह। यदि विनिर्देश तालिका में नहीं है या आपके पास विशिष्ट आवश्यकताएं हैं, तो कृपया हमसे संपर्क करें (व्हाट्सएप+8615106778662)।
सामान्य प्रश्न
प्रश्न: ऑर्डर देने के बाद डिलीवरी की तारीख क्या है?
प्रश्न: यदि उत्पाद आवश्यकताओं को पूरा नहीं करते हैं, तो समस्या का समाधान कैसे करें?
प्रश्न: टॉर्क की गणना कैसे करें?
टॉर्क (एनएम) {{0}} विस्थापन (सीसी/रेव) x कार्यशील दबाव (एमपीए) x 0.16 (फैक्टर)
कार्यात्मक प्रमेय के अनुसार: Vm (एमएल प्रति रेडियन) × w (रेडियन प्रति सेकंड) × p (एमपीए, विभेदक दबाव) × (कुल हाइड्रोलिक मोटर दक्षता) {{0}} w (रेडियन प्रति सेकंड) × T (Nm); अतः T =Vm×P×η; जहां Vm के प्रति रेडियन मिलीलीटर को प्रति चक्कर मिलीलीटर में परिवर्तित किया जाता है और इसे 2π से विभाजित करने की आवश्यकता होती है, जिसे 0.16 से गुणा किया जाता है।
विस्थापन को उत्पाद लेबल से देखा जा सकता है। काम का दबाव ऑर्बिट हाइड्रोलिक मोटर के प्रवेश द्वार पर दबाव गेज पर निर्भर करता है। इन दो मूल्यों को जानने के बाद, आप इस समय ऑर्बिट हाइड्रोलिक मोटर के आउटपुट टॉर्क की गणना कर सकते हैं।
प्रश्न: मोटर सर्किट किस प्रकार का होता है?
